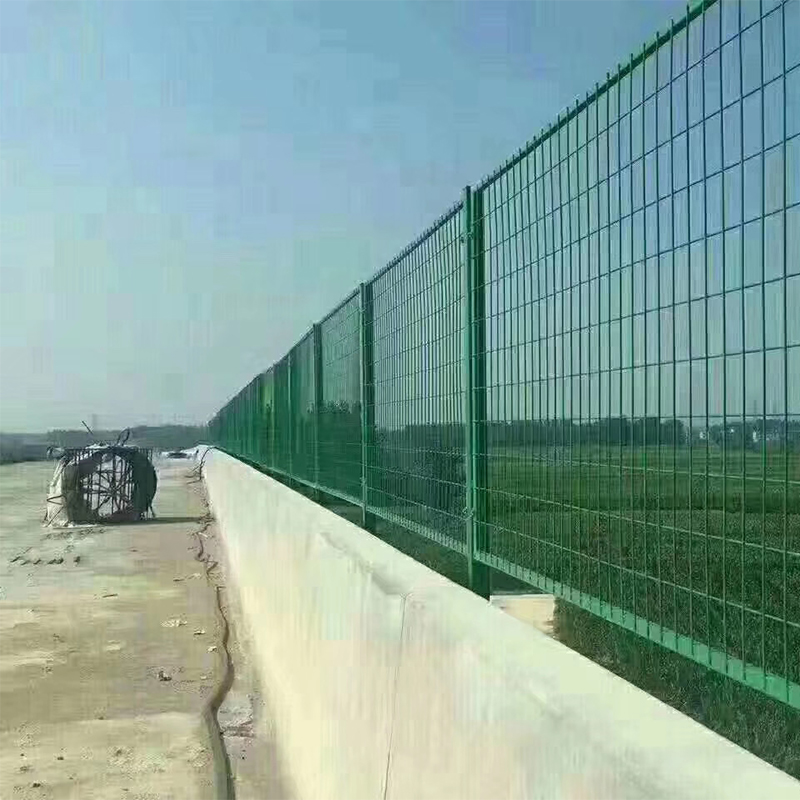

高速浸塑护栏如何施工

高速浸塑护栏施工工艺一般应在路面施工完成后进行,但设置于立交桥,小桥,通道上的护栏立柱,其基础应作预先处理;安装护栏板之前应作出详细的施工组织设计;无论采用何种方法安装泉州护栏,施工操作都应谨慎,不得破坏路面下埋设的电缆,管道等设施。

1、立柱放样

(1)立柱应根据设计图进行放样,并以桥梁,通道,涵洞,中央分隔带开口,立交,平交等为控制点,进行测距定位.

(2)立柱放样时可利用调整段调节间距,并利用分配方法处理间距零头数.

(3)立柱放样后,应调查每根立柱位置的地基状态.如遇地下通讯管线,泄水管等,或涵洞顶部埋土深度不足时,应调整某些立柱的位置,改变立柱固定方式.

2、立柱安装

(1)立柱安装应与设计图相符,并与道路线形相协调.

(2)立柱应牢固地埋入土中,达到设计深度,并与路面垂直.

(3)一般路段,立柱可采用打入法施工,施工时应准确定位.当打入过深时,不得将立柱部分拔出加以矫正,须将其全部拔出,待基础压实后再重新打入.

(4)无法采用打入法施工时,可采用开挖法埋设立柱.埋设立柱时,回填土应采用良好的材料并分层夯实(每层厚不超出15cm),回填土的压实度不应小于相邻原状土.岩石中的柱坑应用粒料回填并夯实.

(5)立柱可采用钻孔法进行安装.立柱定位后应用与路基相同的材料回填,并分层夯填密实.

(6)铺有路面的路段设置立柱时,柱坑从路基至面层下5cm采用与路基相同的材料回填并分层夯实,余下部分采用与路面相同的材料回填并压实.

(7)立柱安装就位后,其水平方向和竖直方向应形成平顺的线形.

(8)护栏渐变段及端部的立柱,应按设计规定的座标进行安装.

3、护栏板安装

(1)护栏板通过拼接螺栓相互拼接,并由连接螺栓固定于立柱或横梁上.

(2)波形梁的连接螺栓及拼接螺栓不宜过早拧紧,以便在安装过程中利用波形梁的长圆孔及时进行调整,使其形成平顺的线形,避免局部凹凸.

(3)护栏板顶面应与道路竖曲线相协调.当护栏的线形认为比较满意时,方可最后拧紧螺栓.

4、 横隔梁,防阻块及端头安装

(1)设有横隔梁的高速公路护栏板,在立柱准确定位后安装横隔梁.护栏板安装前横隔梁与立柱间的连接螺栓不应过早拧紧,当横隔梁与波形梁准确就位后,方可最后拧紧螺栓.

(2)防阻块通过连接螺栓固定于波形梁与立柱之间.在拧紧连接螺栓前应调整防阻块使其准确就位.

(3)中央分隔带开口处的端头梁应与分隔带标准段的护栏连接.路侧护栏开口处应安装端头梁并进行锚固.端头锚固主要包括钢丝绳锚固件及混凝土基础.在端部基础混凝土设计强度达到50%以后,方可拧紧螺栓或固定缆索.
